自動注射旋涂系統概述
-
注射器泵(也稱為注射器驅動)用于以指定的速度移動固定體積的溶液。科研注射器泵通常比醫用注射器驅動具有更高的控制程度和精度，在實驗室中經常使用，以獲得可靠的、容易重復的結果。
更新時間：2023-10-23 09:29:24

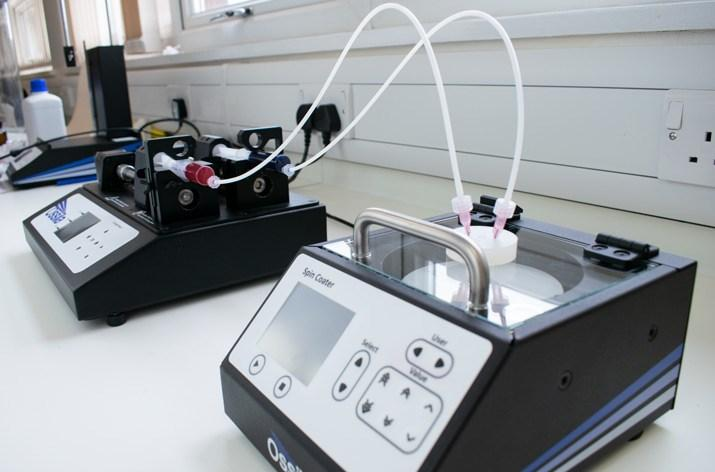

Ossila自動注射旋涂系統概述
Ossila自動注射旋涂系統包括兩件設備，一個連接適配器，一次性注射器，聚四氟乙烯管及針頭。
通過適配器可以輕松地將注射器泵的精準自動控制和旋涂機的多功能性整合到一起。通過Ossila提供的管路，自動注射旋涂系統可以實現多達四種不同溶液流的分配。用戶也可以通過使用適配器中心的開口進行標準的手動分液。
Ossila注射器泵有單泵或雙泵兩種型號。雙泵注射器的每一個注射器都可以獨立運行－例如，一個可以在注射模式下，而另一個在退出模式下，或者只使用其中一個，而另一個不使用。
Ossila自動注射旋涂系統包括以下部件：
· 旋涂機
· 注射泵
· 旋涂機適配器
· 一次性注射器×50(5毫升)
· 聚四氟乙烯管x5(管路兩端有魯爾接口鎖適配器)
· 鈍針頭×50(20 Gauge,1英寸長)
Ossila自動注射旋涂系統功能特征
· 旋轉涂布機和注射泵都有寬廣的速度范圍和內置軟件，不需要外部連接計算機，是一種即插即用式設備。該軟件允許在兩臺設備上同時保存幾個多步程序，這意味著它們可以無限地組合在一起。
· 旋涂機和注射泵質保期為發貨后2年，內部組件具有溶液安全性，可以被廣泛的應用于各種實驗室。
Ossila自動注射旋涂系統主要參數
注射泵 | ||
兼容注射 的器規格 | 5 μl - 50 mL | |
流量 | 0.1 nL/s - 4.17 mL/秒(因注射器規格而異) | |
速度 | 12 μm/s - 5 mm/s | |
程序 | 20個程序，每個程序99個步驟 | |
尺寸規格 | 330 x 140 x 260 mm | |
旋涂機 | |
轉速 | 120 - 6000 rpm |
旋轉時間 | 1 - 1000 秒 |
程序 | 每個協議10個程序 每個程序最多50個步驟 |
尺寸 | 225 x 170 x 132 mm |
Ossila注射泵產品信息

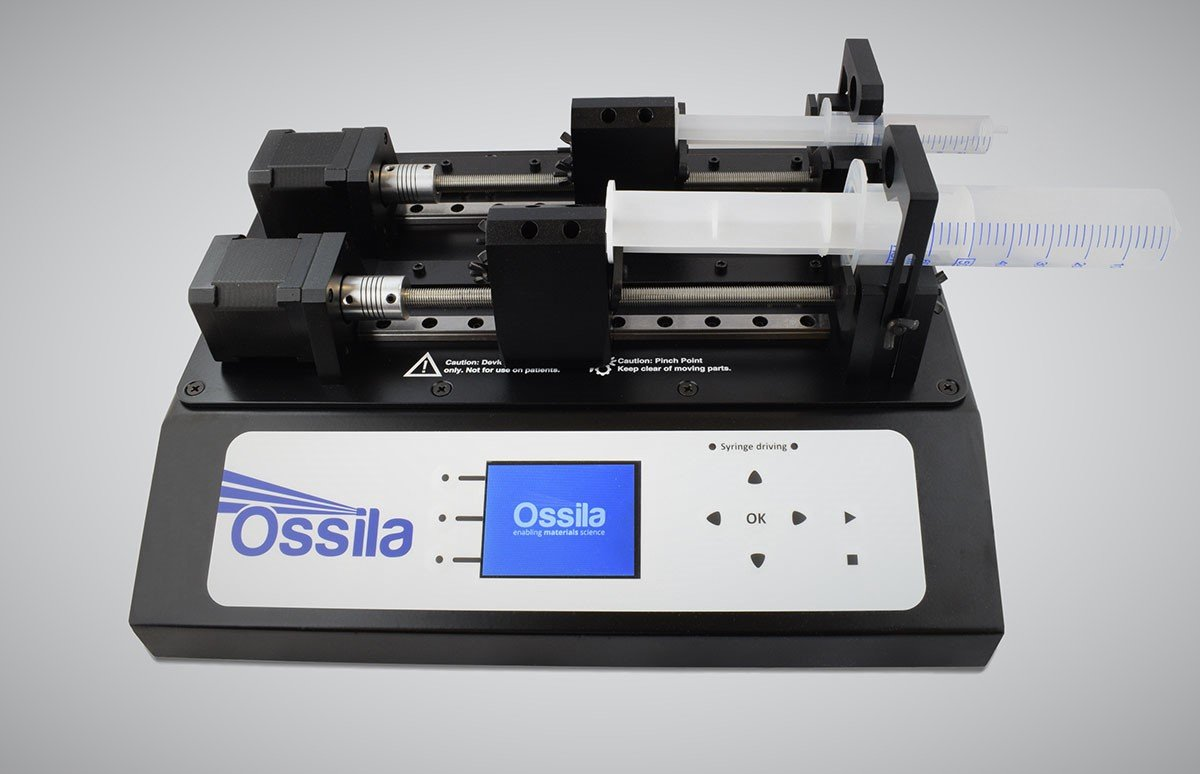

Ossila注射泵概述
注射器泵(也稱為注射器驅動)用于以指定的速度移動固定體積的溶液。科研注射器泵通常比醫用注射器驅動具有更高的控制程度和精度，在實驗室中經常使用，以獲得可靠的、容易重復的結果。
為了準確的分配或提取溶液，科研注射泵是一個必不可少的實驗室設備。精確可編程的注射器泵能夠同時注射和退出，功能性非常強。靈活的設置選擇雙泵模式，每個注射器能獨立運行，幾乎可以覆蓋廣泛的應用領域。
Ossila科研注射泵是一個低價格，高精度和完全可編程的注射泵，通過自動化溶液分配使生活變得更容易。
我們的注射泵有單泵和雙泵兩種型號，適用于需要緩慢或快速分配溶液的實驗。
易于使用、內置軟件和數字控制的設計意味著注射泵在插入后立即可完全發揮作用，無需連接外部計算機即可進行編程。本產品質保期為發貨后2年。
Ossila注射泵功能特征
Ossila注射泵可以顯著提高結果的重現性和質量，幫助您更快地獲得發布質量數據.
易操作
即插即用，內置編程軟件和直觀的數字界面
適應性強
設計適應范圍的注射器規格從5μl 到 50ml
完全可編程
能夠存儲20個不同的程序，每個程序可以包含100個單獨的步驟
質量保證
廠家提供2年質保
精確
實現從每分鐘納米到每秒毫升的連續流量分配
通用性強
支持注射和退出，雙機各泵可獨立運行
靈活調節
允許精確控制溶液分配的體積，速度和時間
Ossila注射泵規格參數
注射泵硬件規格 | |
注射器 | 1 (L2003S1); 2(L2003D1) |
操作模式 | 輸液和退出 |
精確率 | ±3% |
驅動電機 | 1.8°步進電機 |
最大線性力 | 500 N at 100% Force |
電機驅動控制 | 具有1/64微步進的微處理器 |
每次循環的微步數 | 12,800 |
螺距 | 1 mm |
每個微步的距離 | 78 nm |
最大步速/距離 | 27 μstep.min-1; 5mm.s-1 |
最小步速/距離 | 27sec.μstep-1; 12μm.s-1 |
最大的注射器規格 | 50 (60)ml |
安全性 | 限位開關，碰撞感應 |
電源相關 | 24 V DC; 2.0 A |
電源輸入電壓范圍 | 100 - 230V; 50/60Hz; 50VA |
操作溫度/濕度 | 5°C ~ 40°C; 高達80% RH @ 31°C |
整體尺寸 | 330 mm (w) x 140 mm (h) x 260 mm (d) |
內置軟件規格 | |
程序數量 | 10 |
每個程序的步驟 | 100 |
注射器控制 | 獨立控制 |
注射器規格設置 | 5種預設置, 1個可定制直徑 |
力度調整 | 5% ~ 100% (5%增量) |
最小注射器規格 | 0.5μl |
內存 | 非易失內存 |
注射器的最大和最小流速
注射泵的最大和最小流量由驅動注射器的馬達的步進速率和使用的注射器的直徑決定。對于不同體積的注射器，系統的最大和最小流量會有所不同，下面是一個表格，總結了不同注射器規格所能達到的流速。
注射器體積 | 注射器直徑 | 最小流速 | 最大流速 |
0.5 μl | 0.103 mm | 0.1 nl.s-1 (0.14 μl.hr-1) | 41 nl.s-1 (0.15 ml.hr-1) |
10 μl | 0.46 mm | 1.98 nl.s-1 (6.8 μl.hr-1) | 0.83 μl.s-1 (3 ml.hr-1) |
100 μl | 1.46 mm | 19 nl.s-1 (68 μl.hr-1) | 8.3 μl.s-1 (29.8 ml.hr-1) |
1 ml | 4.61 | 0.2 μl.s-1 (0.72 ml.hr-1) | 83 μl.s-1 (298 ml.hr-1) |
5 ml | 10.3 | 1 μl.s-1 (3.6 ml.hr-1) | 0.42 ml.s-1 (1.5 l.hr-1) |
50 ml | 32.6 | 10 μl.s-1 (36 ml.hr-1) | 4.17 ml.s-1 (15 l.hr-1) |
如表中所示，通過選擇正確的注射器直徑，可以實現8個數量級的分液速率范圍。
注射器的分液精度
就像最大分液速率和最小分液速率一樣，分液精度也取決于注射泵和所使用的注射器的準確性。Ossila注射泵的步進精度為0.16%，速率精度為19 nm.s-1。但是，不同的注射器在內徑上有多大的制造公差，因此使用的注射器類型對流量的準確性有很大的影響。
通常使用的塑料一次性注射器由于其容易，其直徑公差最低。 根據制造商的不同，直徑公差變化可高達3%，這可能導致高達6%的分配率誤差。玻璃和不銹鋼的注射器的公差較高，內直徑的最大偏差為0.5%，這會導致了高達1%的體積誤差。
注射器的最大的力限
系統的大適用的力量可以變化，作為一個額外的安全功能使用。泵最大可向注射器施加500N以上的線性力。對于50ml的注射器，這相當于活塞上的壓力為4.37 bar，而對于5ml的注射器，這個壓力高達47 bar。
大多數注射器有額定最高壓力，對于塑料注射器來說額定最高壓力是10 bar，玻璃注射器的額定最高壓力低至1.5 bar或高至30 bar，因制造商而異。因此，根據注射器制造商的建議在軟件中設置最大限制可以保護您的注射器免受損害。
Ossila注射泵內置軟件
Ossila注射器泵被設計成一個完全獨立的單元，因此不需要外部控制來操作系統。
Ossila直觀的注射泵軟件允許復雜的多步驟實驗的簡單編程，而不需要連接到外部電腦或筆記本電腦。這款軟件可以將多達20個不同的程序存儲到內置內存中，每個程序總共有100個單獨的步驟。這使用戶可以規劃復雜的處理過程，如多層結構的順序沉積。每一步用戶都可以選擇分配率、分配時間和/或分配量。
Ossila注射泵有彩色液晶顯示器，易于使用的觸摸屏和直觀的用戶界面，可以快速導航通過選項和設置，讓您可以快速、輕松地設置和運行新的實驗。
三種不同的菜單允許您更改設置，使用手動模式操作泵，或設置一個實驗使用多個步驟驅動泵。
您可以從預設的尺寸范圍內設置注射器大小，也可以輸入自定義尺寸。此外，大力是可以控制的，允許用戶保護玻璃注射器免受潛在的損害。增加了手動模式，可以快速設置注射泵的位置，加快注射器裝卸速度。
Ossila注射泵應用領域
許多實驗需要精確的定時或緩慢的、有控制的、長達數小時的溶液分配，以產生可重復和可靠的結果。
注射泵常用于鈣鈦礦結構的加工。在旋轉鍍膜期間，可以使用注射泵在一個精確的時間分配非溶劑用于鈣鈦礦抗淬火，而對于鈣鈦礦單晶在溶液中生長的應用案例，Ossila注射泵可以在幾天時間內緩慢添加溶劑。
其他可能的應用包括:
· 溶液配制
· 溶液混合
· 乳化作用
· 定量涂布
· 自動化旋轉涂布
· 溶液淬火
· 電紡
· 電子噴霧
· 微流體
· 流動化學
