產品簡介

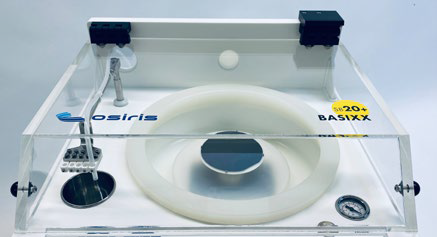

BASIXX SH22是一款臺式半自動勻膠機熱板復合系統，功能強大，具有勻膠、清洗、顯影、干燥、預烘烤（Pre-bake），前烘（soft bake），底膠涂覆（Primer Vapor）和后烘烤(hardbake堅膜)工藝等多種功能，樣品最大尺寸為8寸晶圓或者150mm*150mm方片，廣泛用于大學，研究所等科研實驗室。

產品特色

勻膠機：

÷ 落地臺式機，結構緊湊，所有單元集成在一臺設備中，集成度高。

÷ 手動裝載/卸載

÷ 襯底最大可達?200mm (?8inch)或150x150 mm (6 x 6 inch)

÷ 軟件提供用戶友好的操作

÷ 直驅旋涂電機

÷ 全軸電機驅動且完全可編程

÷ 帶安全中斷傳感器的透明蓋

÷ 外殼上有電源開關 ON / OFF

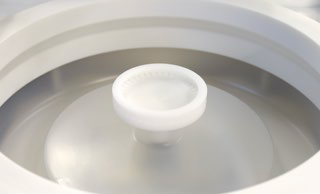

÷ 工藝腔和可更換防濺環，易于拆卸以進行清潔。

÷ 系統材料為PP材質，耐所有類型的抗蝕劑和溶劑以及各種清潔介質。

÷ 包括0.5升廢液瓶

熱板：

÷ 溫度高達 300°C

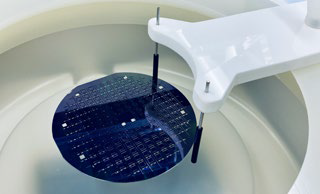

÷ 電子驅動升降pin

÷ 支撐pin材料為不銹鋼，尖端采用 PEEK 材料 (最大250°C)

÷ 程序控制支撐pin的升降（不同停止的速度和步數）

÷ 熱板通過真空固定晶圓

÷ 熱板蓋手動控制

÷ 集成排煙裝置

÷ 通過設置receip自動進行加熱處理

 技術數據

勻膠機：

÷ 襯底尺寸: 最大可達?200mm (?8 inch) 或150 x 150 mm (6 x 6 inch)

÷ 電機轉速: 最大10.000rpm,步長1rpm

÷ 電機加速: 最大4.000rpm/s

÷ 步進時間: 1至999.9s，步長為0.1s

÷ 工藝腔材質: 由天然PP制成

÷ 系統架構材質: 由白色PP制成

÷ 液體線路：

3線: 2 x 24 V /最大1 Amp (每條) /觸發點0.1秒- ∞

5線: 6 x 24 V /最大1 Amp (每條) /觸發點0.1秒- ∞

熱板：

÷ 襯底尺寸: 最大可達 ?200 mm (? 8”) 或 200 x 200 mm (8 x 8 inch)

÷ 溫度: 最大可達 300°C, 步進1°C

÷ 溫度精度: < ±1°C@100°C

÷ 支撐pin: ?50 mm (?2”) ,最大可達 ?200 mm(?8”) 或 200 x 200mm (8 x 8 inch)

÷ 熱板材質: 硬質陽極氧化鋁

÷ 加熱蓋材質: 不銹鋼

選項

勻膠機：

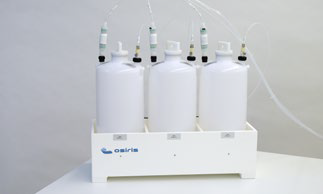

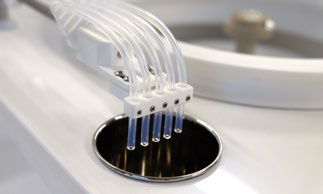

÷  自動液體輸送臂   ÷  液體罐            ÷  防濺環

÷  廢液池        ÷  DI水沖洗          ÷  N2吹掃

÷  熱板         ÷  不同類型的夾具     ÷  中心定位模塊

熱板：

÷ 支撐pin材料      ÷ 邊緣支撐pin       ÷ N2吹掃

÷ HMDS 熱板系統（六甲基二硅胺底膠蒸汽涂覆）   ÷ 600℃熱板   ÷ 真空泵
